GAS공급장치
GAS Supply System

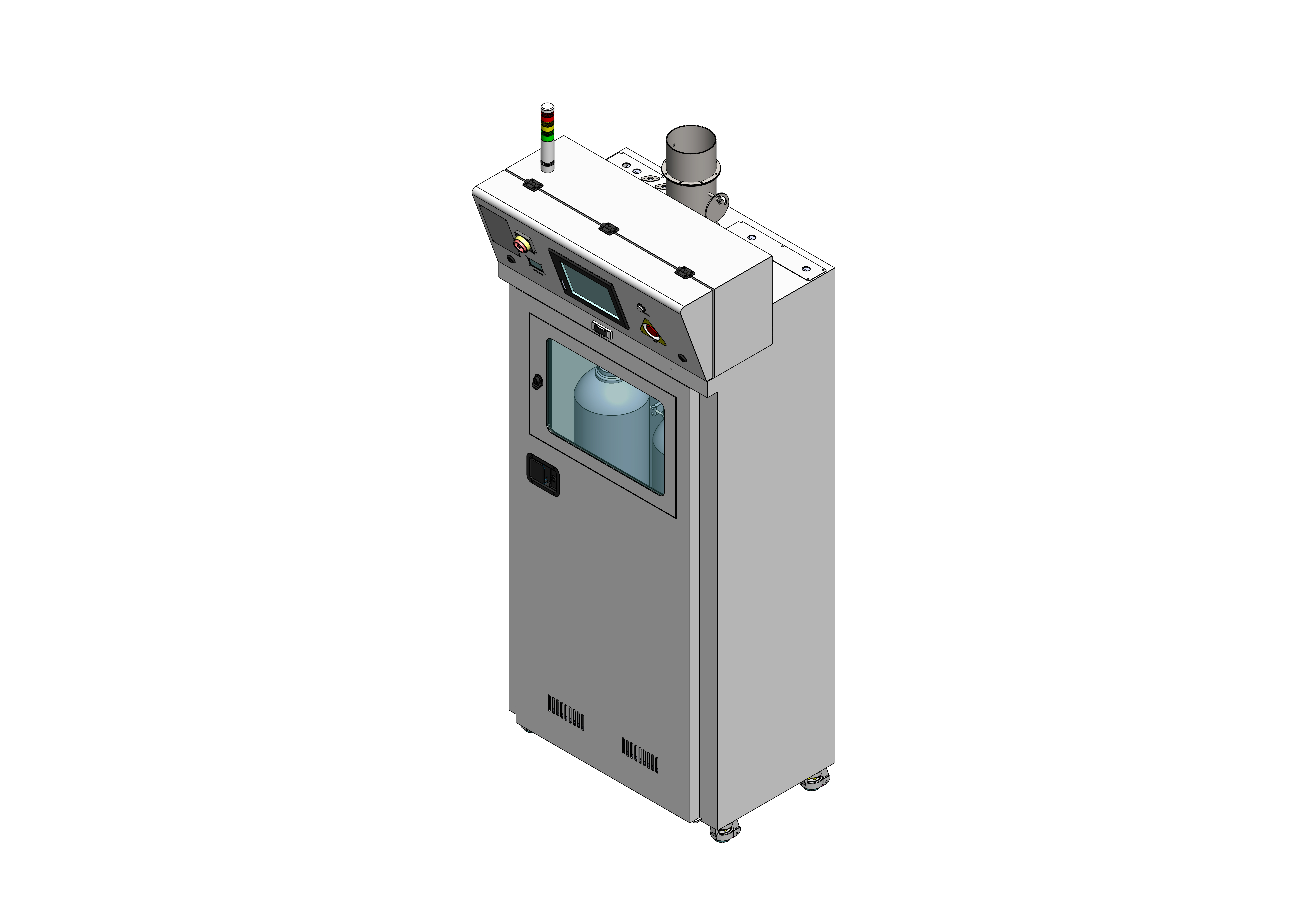

GC (Gas Cabinet)
반도체 공정에 사용되는 높은 고압의 특수가스를 안정적으로 공급하는 장치이며, SEMI표준 및 CE-MARK 등 안전 규격에 준하여 제작된 장비이므로 가스 누출 및 폭발사고를 미연에 감지할 수 있도록 각종 안전장치가 설치되어 있고 PLC 제어로 자동 운전 가능한 장비이다.
| Items | Specifications |
|---|---|
| Dimension | 900(W) x 660(D) x 2030(H) |
| Power | 208 VAC, 15A, 1 Phase |
| Supply Line | 1~2 Stick |
| Change Concept | PN2 Purge |
| Weight detection | Weight Scale |
| Cylinder volume | Below 54L Cylinder |
| Flow Rate | 30SLPM (Max.Flow Rate@N2 Gas) |
| Supply pressure | 0.1~0.9MPa |

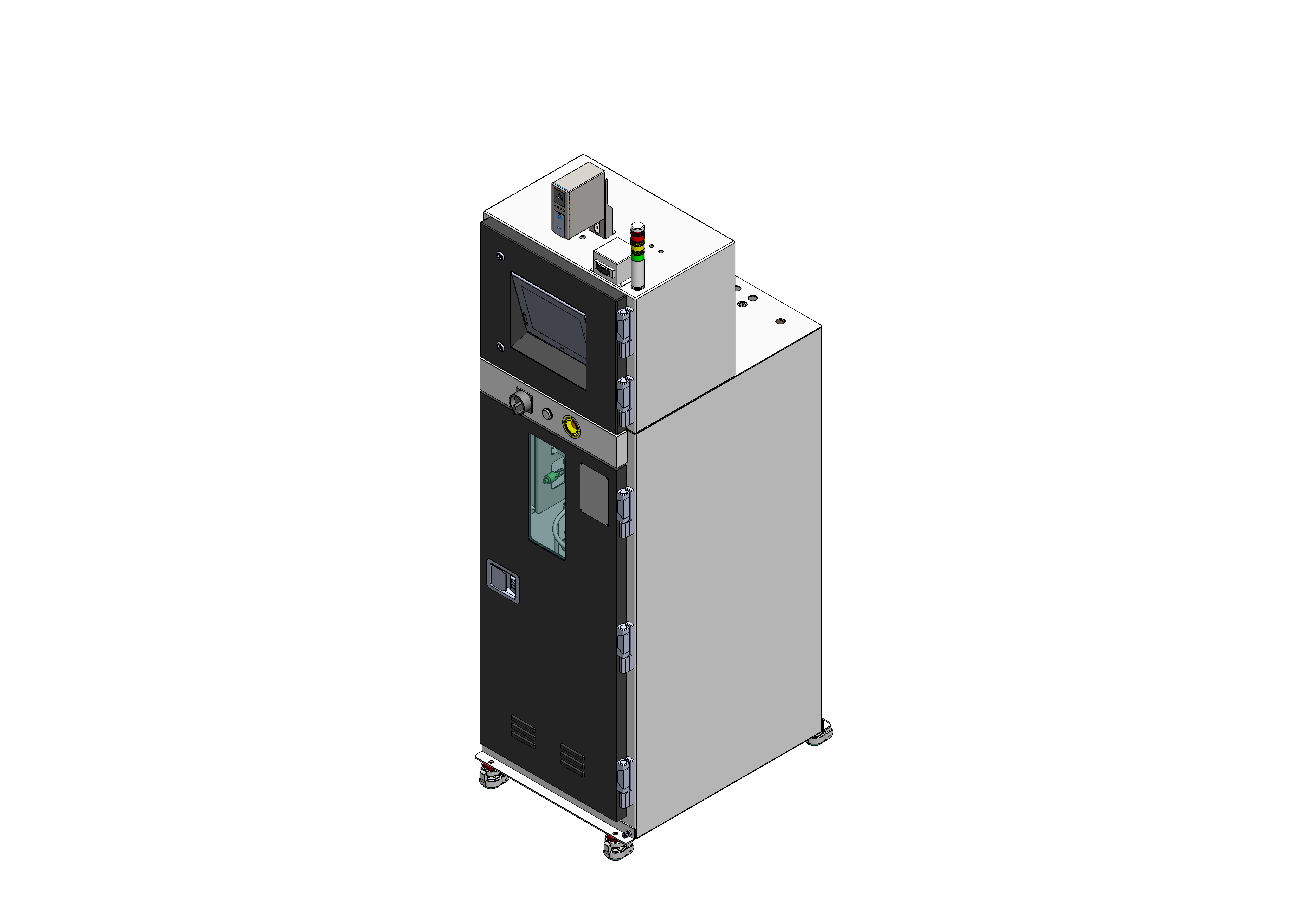

LDS (Liquid Delivery System)
반도체, Display, Solar 등 초고순도 Liquid Precursor를 사용하는 공정에 안정적인 공급을 위한 장치이며, Liquid 누출 및 Gas를 감지 할수 있어 비상시 안전하게 대처 할수 있도록 각종 안전장치가 설치되어 있고 PLC 제어로 자동운전이 가능한 장비이다.
| Items | Specifications |
|---|---|
| Dimension | 650(W) x 846(D) x 2000(H) |
| Power | 208 VAC, 10A, 1 Phase |
| Supply Line | 2~4 Stick |
| Change Concept | PN2 Purge |
| Weight detection | Weight Scale, Ultrasonic Sensor |
| Cylinder volume | Recycle Canistger(2~38L), Process Canister(14L) |

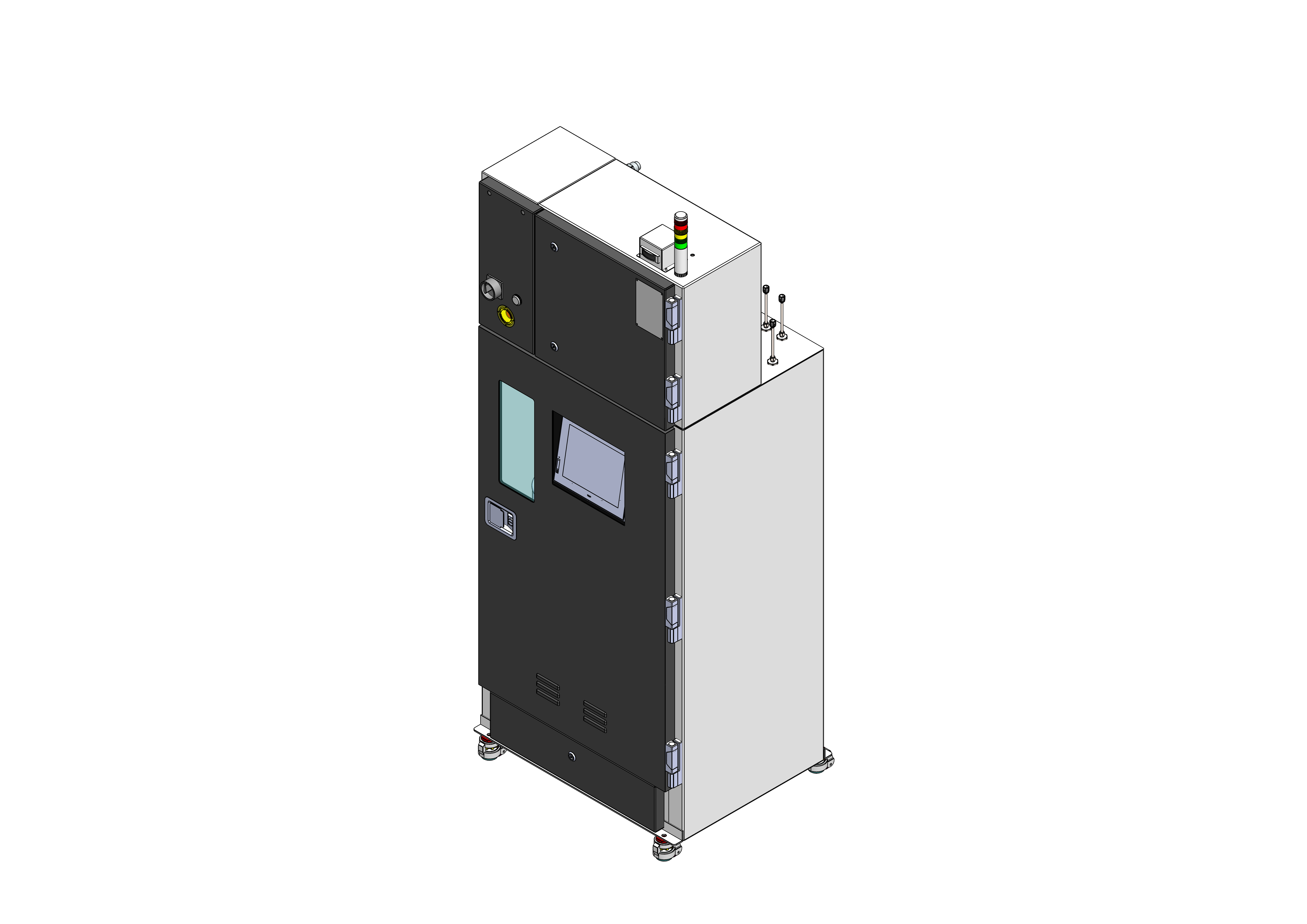

ARS (Auto Refill System)
반도체, Display, Solar 등 초고순도 Liquid Precursor 를 사용하는 공정에 안정적인 공급을 위한 장치이며, Liquid 누출 및 Gas를 감지 할수 있어 비상시 안전하게 대처할 수 있도록 각종 안전장치가 설치되어 있고 PLC 제어로 자동운전이 가능한 장비이다.
| Items | Specifications |
|---|---|
| Dimension | 900(W) x 710(D) x 2140(H) |
| Power | 208 VAC, 15A, 1 Phase |
| Supply Line | 4 Stick |
| Change Concept | PN2 & Solvent Purge |
| Weight detection | Weight Scale, Ultrasonic Sensor |
| Cylinder volume | Recycle Canistger(2~38L) Process Canister(14L) Solvent Canister(2~38L) Waste Canister(2~38L) |

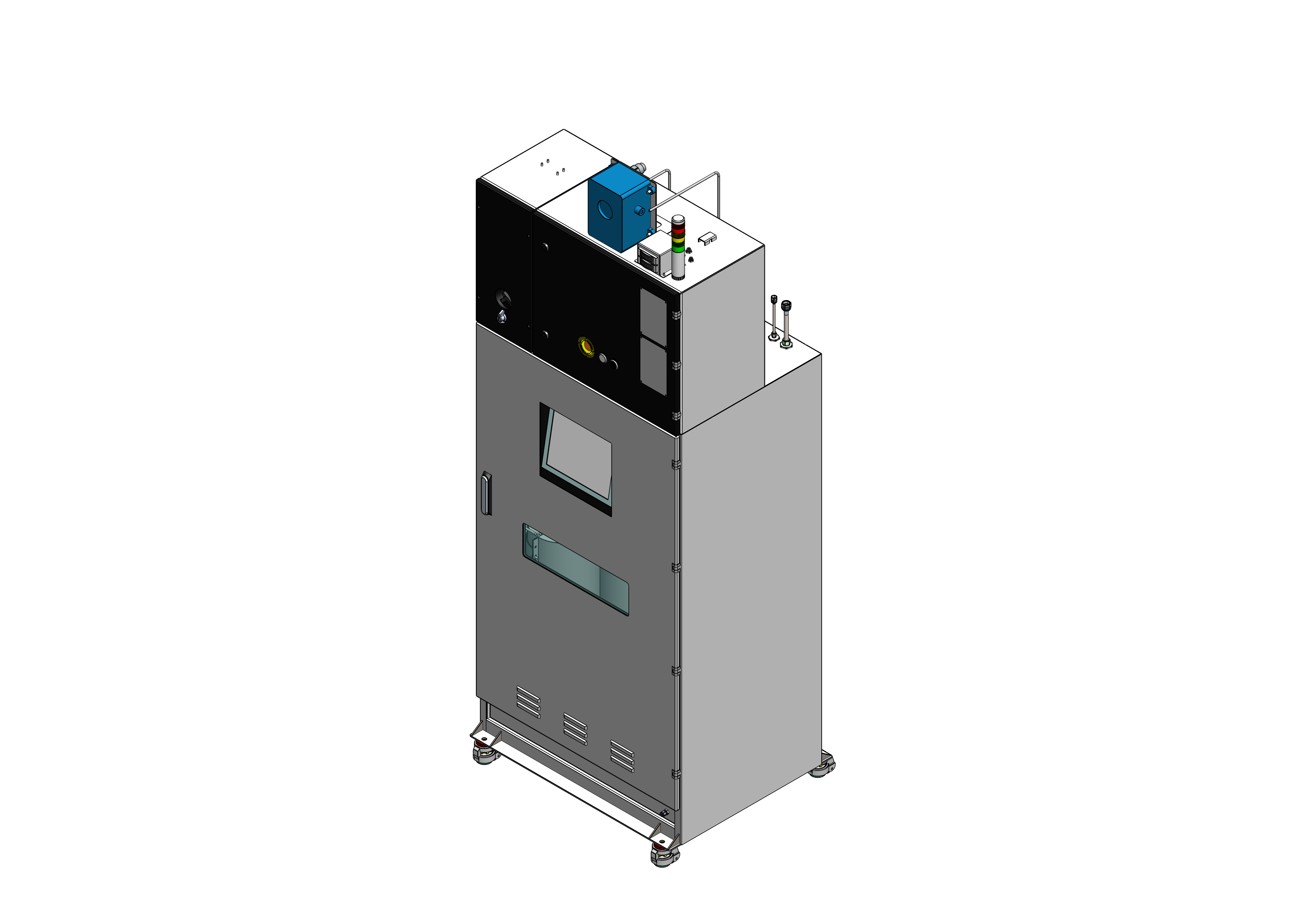

Vapor System
반도체 공정에 사용되는 고순도의 Liquid Precursor를 Vapor하여 Reaction Chamber 에 안정적으로 사용할수 있도록 제어하는 장비이며 Liquid 누출 및 Gas를 감지할수 있어 비상 시 안전하게 대처할 수 있는 각종 안전 장치가 설치되어 있고 PLC 제어로 자동운전이 가능한 장비이다.
| Items | Specifications |
|---|---|
| Dimension | 900(W) x 630(D) x 2140(H) |
| Power | 208 VAC, 10A, 1 Phase |
| Supply Line | 2~3 Stick |
| Weight detection | Weight Scale, Ultrasonic Sensor |
| Canister volume | Process Canister(10L) Waste Canister(19L) |
